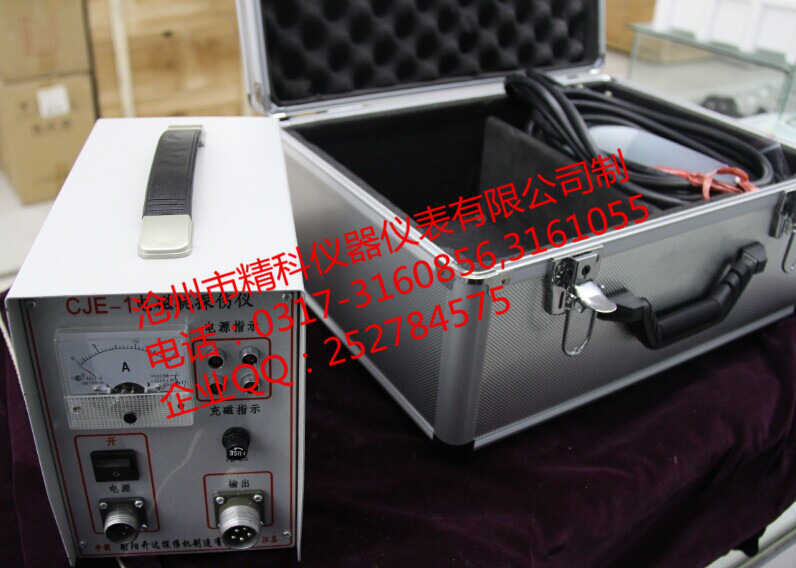

CJE-1型電磁軛探傷儀

本系列產品主要適用于鍋爐、壓力容器、船舶、管道、鋼鐵結構件等行業的磁粉探傷。儀器采用標準化設計，模具化生產，探頭通用互換，體積小、重量輕、提升力大、活關節可調，特別適用于平焊縫、角焊縫、及形狀復雜零部件的探傷。儀器采用可控硅組成無觸點開關，噪音小、壽命長，能用作外加法磁力探傷和剩磁法磁力探傷。儀器輸出為低電壓，對不允高電壓進入的設備內部探傷更為適用。

一、   技術指標

1、 輸入電壓：AC 220V±10％V

2、 輸出電壓：AC 36V

3、 輸出電流：﹥10A

4、 提升力：　﹥5Kg

5、 暫載率：　　50％

6、 O型探頭　￠150mm

7、 電磁軛探頭　磁極間距：95－235mm

8、 馬蹄式探頭　磁極間距：5－160mm　　　　　　　　　　　　　　　　　　　　　　　　

　?。?、7、8探頭通用，隨機只配一種）

9、 探傷靈敏度：A型1＃試片顯示清晰

10、 主機外型尺寸：230×160×120

11、 重量：5Kg（主機）2.5Kg(探頭)

二、   結構特點

　　儀器采用可控硅開關，低壓輸出安全可靠，探頭采用固定式和外加可調式兩種，可調式探頭可根據不同部件形狀調節極靴間距，并有良好的接觸。

三、   操作使用

1、      將電源電纜的圓形插頭插入三芯電源插座，將電纜的單相插頭插入電源插座（必須要有牢固的接地線），打開儀器電源開關，指示燈亮，表明儀器已接通電源。

2、     將電纜線兩端航空插頭分別插入儀器插座及探頭插座中。

3、      使探頭和被探工件表面接觸良好，方可按下探頭上的充磁按鈕，表頭有電流指示，表示工件已在磁化。

4、     停止使用時，關斷儀器電源開關及電源配電板上的總開關。
